HPR3608
Catcast

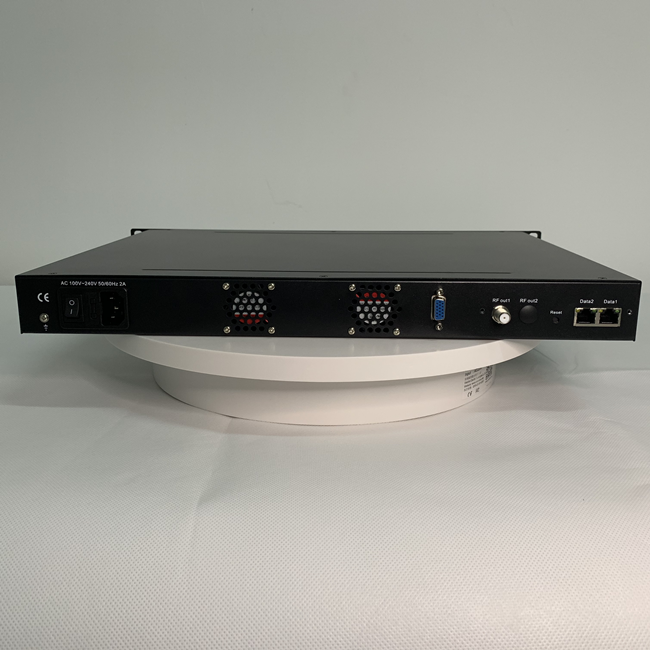

Modulador RF HP3608D IPTV DVB-C/T/ISDBT/DTMB
Resumen
El modulador Catcast HPR3608D IPTV es un dispositivo de alta integración que se combina con dos módulos independientes.Uno es el módulo de puerta de enlace de IPTV que se utiliza para escenarios de conversión de protocolo y escenarios de distribución de medios de transmisión y puede convertir el flujo de IP de red a través de archivos HTTP, UDP, RTP, RTSP, HLS y TS en protocolo HTTP, UDP, HLS y RTMP.El otro es un módulo modulador que admite entrada y salida de IP y salida de RF DVB-C/T/ISDBT/DTMB, y puede recibir la fuente de la puerta de enlace directamente.Por lo tanto, HP3608D logra IP (HTTP, UDP, RTP, RTSP y HLS) de entrada a RF en una sola caja.En conclusión, su alto rendimiento lo hace ampliamente utilizado en cabeceras digitales CATV, aplicaciones comerciales, sistemas IPTV/OTT, etc. y brinda diversas soluciones para que los operadores redistribuyan programas.
Características clave
● 1 módulo de puerta de enlace IPTV + 1 módulo modulador IP, y pueden funcionar de forma independiente
● Entrada IP (HTTP, UDP, RTP, RTSP y HLS) a salida RF en una caja
● Módulo de puerta de enlace:
Admite la adición de subtítulos de desplazamiento, palabras de bienvenida, imagen de inicio y video de inicio (esta función es solo aplicable a salida de IP
la aplicación y el STB/Android TV deben estar instalados Catcast IPTV APK)
Admite la descarga de Catcast IPTV APK directamente desde este módulo
● Módulo modulador:
Salida IP sobre UDP/RTP/RTSP a través del puerto Data 1/2
● Admite 16 salidas DVB-C/8 DVB-T/6 ISDBT/8 DTMB RF
Recibir IP del módulo de puerta de enlace directamente a través del puerto de datos
● Admite la función IP anti-jitter
Controle los 2 módulos por separado a través de la gestión NMS basada en la web
● Admite la carga de archivos TS a través de la administración web
Especificación
Módulo de puerta de enlace de IPTV
| Aporte | Entrada de IP a través de CH 1-7 (1000M) sobre HTTP, UDP (SPTS), RTP (SPTS), RTSP (sobre UDP, carga útil: mpeg TS) y HLS |
| Carga de archivos TS a través de la gestión Web | |
| salida IP | Salida de IP a través del puerto de DATOS (1000M) sobre HTTP (Unicast), UDP (SPTS, Multicast) HLS y RTMP (la fuente del programa debe ser H.264 y codificación AAC) Salida de IP a través de CH 1-7 (1000M) sobre HTTP/HLS/RTMP (Unicast) |
| Sistema | Memoria: 4G |
| Disco de estado sólido (SSD): 16G | |
| Tiempo de cambio de canal con STB de Catcast: HTTP (1-3 s), HLS (0,4-0,7 s) | |
| Admite la adición de subtítulos de desplazamiento, palabras de bienvenida, imagen de inicio y video de inicio (esta función solo se aplica a la aplicación de salida de IP y se debe instalar STB/Android TV) Catcast IPTV APK) | |
| Admite la descarga de Catcast IPTV APK directamente desde este módulo | |
| Reproduce programas con APK descargados android STB y TV, máximo 150 terminales | |
| Admite alrededor de 80 programas HD/SD (velocidad de bits: 2 Mbps) Cuando HTTP/RTP/RTSP/HLS se convierte en UDP (multidifusión), prevalecerá la aplicación real y sugerirá una utilización máxima de la CPU del 80 % | |
| Gestión NMS basada en web a través del puerto de DATOS del módulo |
Módulo modulador (tomando como ejemplo el módulo modulador HPX316/HPX308T/HPX306I/HPX308M de Catcast)
| Aporte | HPX316 (DVB-C) | Entrada 512 IP (MPTS/SPTS) sobre UDP/RTP, 2 puertos Ethernet de 100/1000M | ||
| HPX308T (DVB-T) | Entrada de 256 IP (MPTS/SPTS) sobre UDP/RTP, 2 puertos Ethernet de 100/1000M | |||
| HPX306I (ISDBT) | Entrada de 256 IP (MPTS/SPTS) sobre UDP/RTP, 2 puertos Ethernet de 100/1000M | |||
| multiplexación | TDT-C | TDT/DTMB | ISDBT | |
| Canal de entrada | 521 | 256 | 192 | |
| Canal de salida | 16 | 8 | 6 | |
| PID máx. | 180 por canal | |||
| Funciones | Reasignación de PID (automático/manualmente opcional) | |||
| Ajuste preciso de PCR | ||||
| Tabla PSI/SI generando automáticamente | ||||
| Parámetros de codificación (para DVB-C/DTMB) | Máx simulscrypt CA | 4 | ||
| Estándar de codificación | ETR289, ETSI 101 197, ETSI 103 197 | |||
| Conexión | Conexión local/remota | |||
| Parámetros de modulación | TDT-C | J.83A | J.83B | |
| Constelación | 16/32/64/128/256 QAM | 64QAM/ 256QAM | ||
| Banda ancha | 8M | 6M | ||
| Estándar | EN300 429/ITU-T J.83A/B (DVB-C) | |||
| Velocidad de símbolo | 5,0 ~ 7,0 Msps, paso de 1 ksps | |||
| canal QAM | 16 salidas de portadoras no adyacentes dentro de un ancho de banda de 192M | |||
| frecuencia de radiofrecuencia | 50~960MHz, paso de 1KHz | |||
| Nivel de salida de radiofrecuencia | -20~+10dBm, paso de 0,1dB | |||
| MER | ≥ 40 dB | |||
| FEC | RS (204, 188) | |||
| TDT | Estándar | ETSI EN300 744 | ||
| Constelación | QPSK/16QAM/64QAM | |||
| Banda ancha | 6/7/8 MHz | |||
| Modo trans | 2K/4K/8K | |||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |||
| MER | ≥ 40 dB | |||
| frecuencia de radiofrecuencia | 50~960 MHz, paso de 1 kHz | |||
| Nivel de salida de RF | -20~+10dBm, paso de 0,5dB | |||
| canal de salida de radiofrecuencia | 8 salidas portadoras no adyacentes dentro de un ancho de banda de 192M | |||
| ISDBT | Estándar | ARIB STD-B31 | ||
| Banda ancha | 6M | |||
| Constelación | QPSK, 16QAM, 64QAM | |||
| Intervalo de guardia | 1/32, 1/16, 1/8, 1/4 | |||
| Transmisión | 2K, 4K, 8K | |||
| Modo | ||||
| Tasa de código | 1/2, 2/3, 3/4, 5/6, 7/8 | |||
| MER | ≥ 40 dB | |||
| frecuencia de radiofrecuencia | 50~960MHz, paso de 1KHz | |||
| Nivel de salida de radiofrecuencia | -20dBm~+10dBm, paso de 0,1dB | |||
| Salida RF | 6 salidas portadoras no adyacentes dentro de un ancho de banda de 192M | |||
| DTMB | Estándar | GB20600-2006 | ||
| Constelación | 4/16/32/64QAM | |||
| MER | ≥40dB | |||
| frecuencia de radiofrecuencia | 50~960MHz, paso de 1kHz | |||
| Nivel de salida de radiofrecuencia | -20dBm~+10dBm, paso de 0,1dB | |||
| Salida RF | 8 salidas portadoras no adyacentes dentro de un ancho de banda de 192M | |||
| Salida TS | 16 (DVB-C)/ 8 (DVB-T/DTMB)/ 6 (ISDBT) Salida IP sobre UDP/RTP/RTSP, unicast/multicast, 2*100/1000M Puertos Ethernet (Data 1/2) | |||
| Sistema | Gestión NMS basada en web a través del puerto NMS del módulo | |||
| General | Dimisión | 482 mm × 324 mm × 44 mm (ancho x largo x alto) | ||
| Temperatura | 0~45 ℃ (operación), -20~80 ℃ (almacenamiento) | |||
| Fuente de alimentación | CA 100 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz | |||
Tabla de principios
