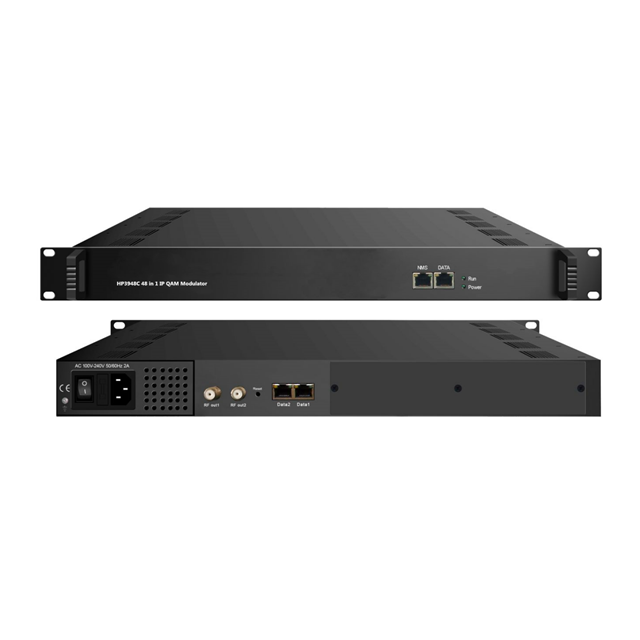

Modulador de RF DVB-C QAM de entrada IP 48 en 1
HP3948C 48 en 1 IP QAM modulador es Mux-codificación-modulación todo-en-uno dispositivo desarrollado por CAT CAST. Él tiene 48 canales de multiplexación, 12 pelea canales y 48 QAM (DVB-C) modulación de canales, y soporta máximo 1536 IP a través de 3 GE puertos y 48 no adyacente transportistas (50MHz~960MHz) salida a través la radiofrecuencia producción interfaz. El dispositivo es caracterizada con radiofrecuencia dual puertos de salida que amplían el ancho de banda para QAM portadores
l Max 1536 IP de entrada a través de 3 puertos GE (interfaz SFP opcional)
l Hasta 512 reasignaciones de PID por salida canal
l Admite 6 CA simulcrypt y 12 de codificación canales
l 48 IP a lo largo de UDP/RTP/RTSP: IP 1 ~ 24 afuera a través de Data1, IP 25 ~ 48 a través datos2
l Salida de 48 portadoras QAM no adyacentes: portadora 1~24 a través de RF1, portadora 25~48 a través de RF2
l Soporta RS (204,188) codificación
l Admite ajuste preciso de PCR/filtrado de CA, reasignación de PID y PSI/SI edición
l Red basada en web gestión
Cuadro de principio interno
Ilustración de configuración del operador
Aporte |
Aporte | Max 1536 IP en 3 puertos GE [Puertos bidireccionales de datos 1 y datos 2, puerto de datos (ubicado en el panel frontal), cada puerto puede ingresar un máximo de 512 IP] Puerto Ethernet de autoadaptación 100/1000M (SFP interfaz opcional) |
Protocolo de transporte | TS terminado UDP/RTP, unidifusión y multidifusión, IGMP V2/V3 | |
Velocidad de transmision | Max 840Mbps para cada entrada GE |
multiplexor | Canal de entrada | 1536 | ||
Canal de salida | 48 | |||
Reasignación máxima de PID | 512 por canal de salida | |||
Funciones | Reasignación de PID (automático/manual opcional) | |||
Ajuste preciso de PCR | ||||
Tabla PSI/SI generando automáticamente | ||||
Parámetros de codificación | Max simulcrypt CA | 6 | ||
Estándar de codificación | ETR289, ETSI 101 197, ETSI 103 197 | |||
Canal de codificación | 12 | |||
Conexión | Conexión local/remota | |||
Parámetros de modulación |
TDT-C modulador Sección | J.83A | Constelación: 16/32/64/128/256QAM | |
Ancho de banda: 8M | ||||
J.83B/C | Constelación: 64/256QAM | |||
Ancho de banda: 6M | ||||
Canal QAM | 48 portador no adyacente | |||
Estándar de modulación | EN300 429/UIT-T J.83A/B/C | |||
Velocidad de símbolo | 3600~7000Ksps, 1ksps paso a paso 5057Ksps (J.83B, 64QAM) 5361Ksps (J.83B, 256QAM) | |||
Constelación | 16, 32, 64, 128, 256QAM | |||
FEC | RS (204, 188) | |||
Salida RF | Interfaz | 2 puertos de salida tipo F para 48 portadoras, 75Ω Portadora 1~24 a través de RF1, 25~48 a través de RF2 | ||
Rango de radiofrecuencia | 50~960 MHz, paso de 1 kHz | |||
Nivel de salida | -20dBm~+10dBm(87~117dbµV), paso de 0,1dB | |||
MER | ≥ 40 dB | |||
Salida TS | 48 salidas IP sobre UDP/RTP/RTSP, unidifusión/multidifusión, 2*100/1000M autoadaptación, puertos Ethernet (SFP). IP 1~24 a través de Data1, IP 25~48 a través de Data2. | |||
Sistema | Soporte de software de administración de red (NMS) | |||
General | Dimisión | 420 mm × 440 mm × 44,5 mm (ancho x largo x alto) | ||
Peso | 3kg | |||
Temperatura | 0~45℃(operación), -20~80℃(almacenamiento) | |||
Fuente de alimentación | CA 100 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz | |||
Consumo | 15,4 W | |||
