Velocidad de bits estable 24 HDMI HEVC H.265 MPEG4 AVC H.264 a DVB-C DVB-T ATSC ISDB-T Modulación Codificador Modulador
Descripción del producto

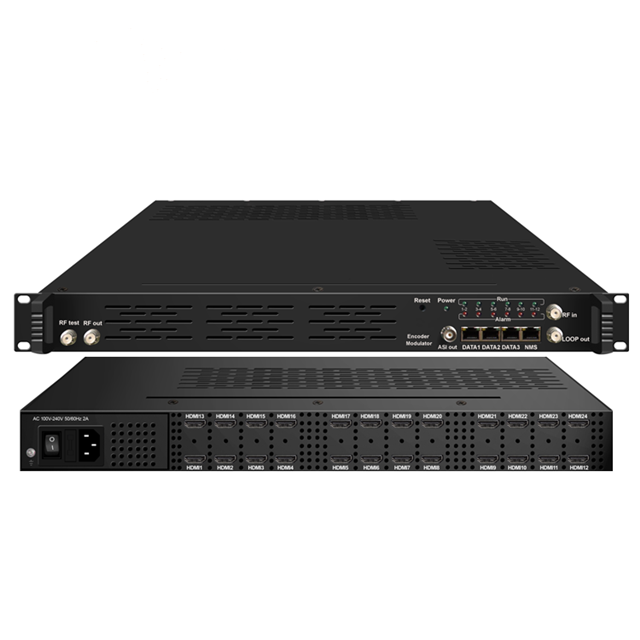

HP824IU es un dispositivo profesional de alta integración que incluye codificación, multiplexación y modulación en un solo cuerpo. , Soporta hasta entrada HDMI 24 una entrada de sintonizador DVB-C/T/ISDB-T (ATSC opcional) y hasta 512 entradas IP para re-mux. Después de la multiplexación, genera 16 acarreos ISDB-T no adyacentes.También admite 16 MPTS como espejo de 16 operadores a través del puerto Data2 (GE). Esta funcionalidad completa lo hace ideal para pequeños sistemas de cabecera CATV, y es una opción inteligente para sistemas de TV de hoteles , sistemas de entretenimiento en bares deportivos, hospitales, apartamentos...
Características clave
· Entrada 8/12/16/20/24 × con HDMI formato de codificación de video HEVC/H.265, MPEG4 AVC/H.264
· Admite GOP de marco B, alta relación de compresión de video y tasa de bits estable
· Codificación de audio MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Pass-through
· Admite 16 grupos de multiplexación/canales de modulación ISDB-T
· Admite 1 salida ASI como espejo de una de las portadoras de salida de RF: opcional
· Admite salida IP de 16 MPTS sobre UDP, RTP/RTSP
· Admite la inserción de LOGOTIPO, subtítulos y códigos QR (Idioma admitido: 中文, inglés, العربية, ไทย , हिन्दी , руская, اردو, para obtener más idiomas, consúltenos...)
· Admite reasignación de PID/ajuste preciso de PCR/edición e inserción de PSI/SI
· Control vía gestión web, y actualizaciones fáciles vía web
Tabla de principios
Tabla de principios de DVB-C
Tabla de principios de DVB-T/ATSC
Cuadro de principios ISDB-T
Especificación _técnica
Aporte | 8/12/16/20/24 entradas HDMI para la opción 1 DVB-C /T/ISDB-T (ATSC opcional) sintonizador para re-mux , interfaz tipo F 512 Entrada IP sobre UDP y RTP , DATOS 1, RJ45— Salida DVB-C RF 256/512 Entrada IP sobre UDP y RTP , DATOS 1, RJ45— Salida DVB-T/ATSC RF 192/512 Entrada IP sobre UDP y RTP , DATOS 1, RJ45—ISDB RF out | ||||
Video | Resolución | Aporte | 1920×1080_60P, 1920×1080_50P, 1920×1080_59,94P, 1920×1080_60i, 1920×1080_50i, 1920×1080_59,94i, 1280×720_60P, 1280×720_590, 7 1_84×0 | ||
Producción | 1920×1080_60P, 1920×1080_50P, 1920×1080_30P, 1920×1080_25P, 1280×720_60P ，1280×720_50P | ||||
Codificación | MPEG-4 AVC/H.264 , HEVC/H.265 | ||||
tasa de bits | 1~1 5Mbps para cada canal | ||||
Control de clasificación | CBR/VBR | ||||
Estructura del Partido Republicano | PI, IBBP, IBBP | ||||
Audio | Codificación | MPEG-1 Capa 2, LC-AAC, HE-AAC, HE-AAC V2; AC3 Paso -th bruto | |||
Tasa de muestreo | 48 KHz | ||||
Retraso auditivo | -400— -1000ms | ||||
tasa de bits | 48 Kbps~384 Kbps (MPEG-1 Capa 2 y LC-AAC) 24 Kbps~128 Kbps (HE-AAC) 18 Kbps~56 Kbps (HE-AAC V2) | ||||
multiplexación | PID máximo Reasignación | 180 entrada por canal | |||
Función | Reasignación de PID (automática o manualmente) | ||||
Ajuste preciso de PCR | |||||
Generar tabla PSI/SI automáticamente | |||||
Pelea | CA máxima de simulcrypt | 4 | |||
Estándar | ETR289, ETSI 101197, ETSI 103197 | ||||
Conexión | Conexión local/remota | ||||
Modulación | TDT-C | Canal QAM | Salida de 16/32 portadoras no adyacentes (ancho de banda máximo 192 MHz) | ||
Estándar | EN300 429/UIT-T J.83A/B | ||||
MER | ≥40db | ||||
frecuencia de radiofrecuencia | 50~ 960MHz, paso de 1 KHz | ||||
Nivel de salida de radiofrecuencia | -20~ +10 dbm ( 87~1 17 dbµV), paso de 0,1 db | ||||
Velocidad de símbolo | 5.0Msps~7.0Msps, 1ksps paso a paso | ||||
J.83A | J.83B | ||||
Constelación | 16/32/64/128/256QAM | 64/256 QAM | |||
Banda ancha | 8M | 6M | |||
TDT | Estándar | EN300744 | |||
Modo FFT | 2K, 4K, 8K | ||||
Banda ancha | 6M, 7M, 8M | ||||
Constelación | QPSK, 16QAM, 64QAM | ||||
Intervalo de guardia | 1/4, 1/8, 1/16, 1/32 | ||||
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||
MER | ≥42dB | ||||
frecuencia de radiofrecuencia | 50~960MHz, paso de 1KHz | ||||
Salida RF | Salida de 8/16 portadoras no adyacentes (ancho de banda máximo 192 MHz) | ||||
radiofrecuencia Nivel de salida de | -20~ +10 dBm ( 87~ 117 dbµV), paso de 0,1db | ||||
ATSC | estándar _ | ATSC A/53 | |||
Banda ancha | 6M | ||||
Constelación | 8VSB | ||||
FEC | RS(208 188)+Enrejado | ||||
MER | ≥ 40re segundo | ||||
LCA | -55 dBc | ||||
frecuencia de radiofrecuencia | 50~960MHz, paso de 1KHz | ||||
Salida RF | Salida de 8/16 portadoras no adyacentes (ancho de banda máximo 192 MHz) | ||||
Nivel de salida de radiofrecuencia | -20~ +10 dbm ( para todas las portadoras s), paso de 0,5 db | ||||
ISDB-T | estándar _ | ARIB STD-B31 | |||
Banda ancha | 6M | ||||
Constelación | QPSK, 16QAM, 64QAM | ||||
Intervalo de guardia | 1/32, 1/16, 1/8, 1/4 | ||||
Modo de transmisión | 2K, 4K, 8K | ||||
Tasa de código | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||
MER | ≥ 40re segundo | ||||
frecuencia de radiofrecuencia | 50~960MHz, paso de 1KHz | ||||
Salida RF | Salida de 12/16 no adyacentes portadoras (ancho de banda máximo 192 MHz) | ||||
Nivel de salida de radiofrecuencia | -20dBm~ +10 dBm , 0. 1dB paso a paso | ||||
Salida de flujo | 1 salida ASI como espejo de uno de los portadores de salida RF -Opcional Salida 16/32 MPTS sobre UDP y RTP/RTSP como espejo de 16/32 DVB-C portadoras , Salida 8/16 MPTS sobre UDP y RTP/RTSP como espejo de 8/16 DVB-T/ATSC portadoras (Opcional) Salida 12/16 MPTS sobre UDP y RTP/RTSP como espejo de 12/1 6 portadoras ISDB-T (Opcional) 1 interfaz Ethernet Base-T de 1000 M | ||||
Función del sistema | Gestión de red (WEB) | ||||
idioma chino e ingles | |||||
Actualización de software Ethernet | |||||
Misceláneas | Dimensión (ancho × largo × alto) | 482 mm × 4 40 mm × 44 mm | |||
Ambiente | 0~45 ℃ (trabajo) ；-20~80 ℃ ( Almacenamiento ) | ||||
Requerimientos de energía | CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz | ||||
